Oftmals
will man über einen Servoausgang des RC-Empfängers im
Modell
ein beliebiges Gerät ein- und ausschalten, z.B.
LED-Beleuchtung,
Soundmodul, Rauchpumpe, Kameraauslösung o.ä. Dazu
dient ein
RC-Schalter. Er wandelt den Servoimpuls in ein Schaltsignal um.
Wichtig: ErstRemote-Auslöser für
USB-Anschluß
lesen, dort wird der Mikrocontroller beschrieben, der die Basis
für die hier gezeigten Ergänzungen und Anwendungen
darstellt.
Transistorstufe
Die
Fernauslösung von Canon-Kameras habe ich in Remote-Auslöser für
USB-Anschluß
beschrieben. Der dort beschriebene Controller kann auch als RC-Schalter
dienen. Z.B. ist die Auslösung von Kameras möglich,
die
über einen nach außen geführten
Auslösekontakt
verfügen. Dazu
ist am Impulsausgang (Pin 2) des Controllers eine
Transistorstufe erforderlich, die den
Auslösekontakt überbrückt.
Transistorstufe
Weiterhin kann der Transistor auch andere Schaltaufgaben
übernehmen, es lassen sich z.B. LEDs oder ein Relais ansteuern.
PowerFET-Stufe
Größere
Ströme kann man besser mit einem MOSFET schalten. Die
Ansteuerung
von Power-LEDs zur Modellbeleuchtung läßt sich z.B.
so
realisieren:
Power-FET-Stufe
Der eingesetzte IRLML2502 in SMD-Bauform verträgt immerhin bis
zu
1A ohne Kühlung, mit Kühlung (Platine) bis zu 4A
(Dauerstrom).

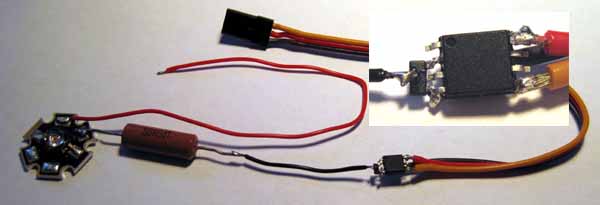

Der RC-Schalter läßt sich sehr klein ohne
Leiterplatte
aufbauen. Der SMD-FET wird (kopfüber gedreht) an die Pins 2
und 4
des ATTiny13 gelötet.
Das
Ganze wird dann noch mit Heißkleber gesichert und mit
Schrumpfschlauch überzogen.
2-Stufen-Schalter
Da der Controller noch weitere freie Pins hat, ist auch ein RC-Schalter
mit zwei Stufen möglich. So kann man z.B. über einen
3-Stufenschalter am Sender über einen Kanal zwei verschiedene
Funktionen/Beleuchtungen schalten, z.B. Positionsbeleuchtung und
Landescheinwerfer. Dazu habe ich das Controller-Programm um eine
weitere Schaltstufe ergänzt und Pin 3 als zweiten
Schaltausgang
definiert.

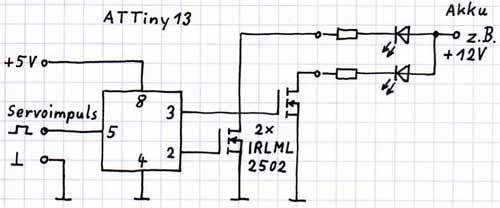

Hier die Schaltung mit zwei PowerFETs:

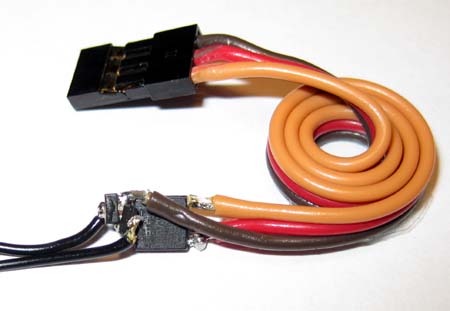

Wer gute Augen hat, kann den zweiten FET unter dem Controller direkt an
die Pins löten. Kleiner geht's nicht.
Das sieht dann so aus:
Wichtig auch hier: Das Ganze mit Heißkleber sichern und
Schrumpfschlauch überziehen.
Die Funktion ist folgende: Bei Überschreitung der
Servo-Impulslänge von ca. 1,3ms wird der erste Ausgang
eingeschaltet. Bei ca. 1,7ms wird zusätzlich der
zweite Ausgang eingeschaltet. Damit läßt sich im
Sender ein
einfacher 3-Stufen-Schalter mit den Stufen -100%, 0%, +100% (bei
Graupner) einsetzen.
Diese erweiterte Programmversion (Download Hex-File
2-Stufen-RC-Schalter) kann
auch für den einstufigen RC-Schalter und den
USB-Auslöser
eingesetzt werden, dort wird dann nur Pin 3 nicht beschaltet.
2fach-Oder-Schalter
Und hier noch eine weitere Software-Variante:
Bei Impulslängen kleiner als 1,3ms wird nur Ausgang 1 (Pin2)
eingeschaltet. Bei Impulslängen größer als
1,7ms wird
nur Ausgang 2 (Pin3) eingeschaltet. Dazwischen sind beide
Ausgänge
ausgeschaltet. Damit ist es möglich, über einen
3-Stufen-Schalter am Sender entweder den einen oder den anderen Ausgang
zu schalten.
Auch hier der wichtige
Hinweis:
Dieser RC-Schalter darf nur an 5V betrieben werden! Spannungen
über 5,5V
verträgt der Controller nicht. Wenn der
Empfänger z.B. am 4zelligen
Akku oder BEC mit 6V betrieben werden soll, muß die Spannung
am
Controller mit z.B. Z-Diode und Widerstand oder zwei Dioden in der
Spannungszuführung begrenzt werden.
Bei
Fragen
oder Problemen, oder wenn Ihr Hilfe beim Programmieren des Controllers
benötigt, könnt Ihr euch gerne bei mir melden. Viel Erfolg!
